卷式（LDI）-天準

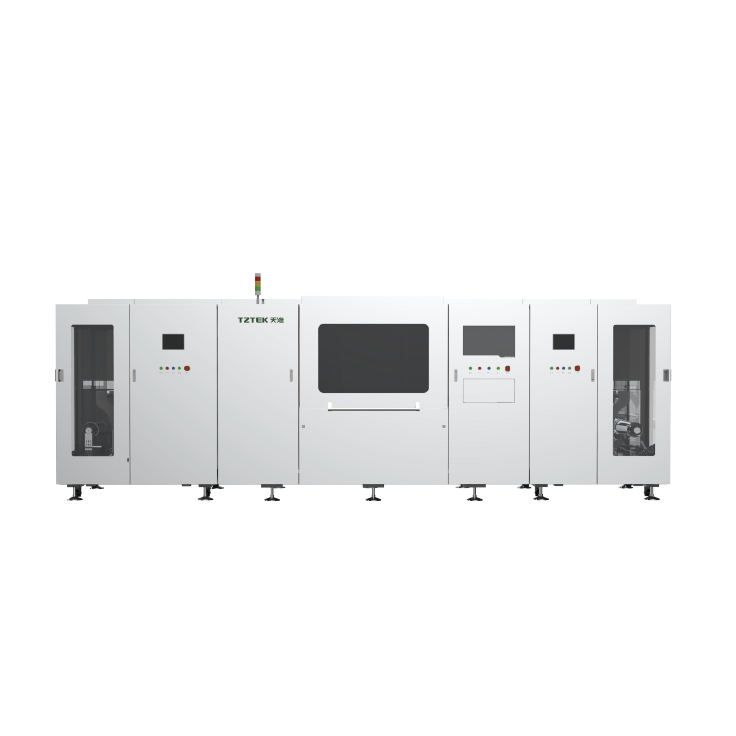

天準TZDI卷式系列激光直接成像設備，專為攻克卷式制程工藝難題而生。其核心搭載亞微米級超長精密龍門驅控平臺，確保亞微米級精度；穩定可靠的恒張力控制系統，保障工藝一致性；結合創新的OnePass結構布局，顯著提升產能——在卓越品質與高效產出之間實現完美平衡。適用于0.2-6m的FPC產品的線路圖形影像轉移。

方案優勢

高精度

最小線寬線距可達 12/12 μm
高精度漲縮控制在±1%%
功能強

支持RTR/STR等多種生產模式
支持分段拼接曝光
支持尋邊對位的無孔單面板曝光
高產能

產能最高可達5m/min
曝光臺面最大支持長度可達2m
智能化

可定制化的MES 系統，實時了解設備狀態提升管理效率
支持PC、移動端可視化報警、提示等功能
支持動態二維碼、DM碼生成功能，為產品制程過程溯源提供保障

產品參數

TZDI-12R
TZDI-20R
TZDI-25R
TZDI-35R

- 平臺類型

  單臺面
- 最大曝光尺寸

  200 - 1500
- 基板厚度

  0.036 - 0.25
- 極限線寬線距(μm)

  12/12
- 量產線寬線距(μm)

  25/25
- 線寬精度

  ±10%
- 對位精度(μm)

  ±8
- 能力均勻性

  ≥95%
- 景深(μm)

  ±100
- 產能

  210side/h(以單面板產品尺寸520*610 mm 為例,能量30mj/cm2)
- 推薦應用

  FPC
- 設備尺寸

  4.52 × 1.55 × 1.8
- 設備重量

  5.3
- 更多資料
- 更多產品
- 平臺類型

  單臺面
- 最大曝光尺寸

  200 - 3000
- 基板厚度

  0.036 - 0.25
- 極限線寬線距(μm)

  20/20
- 量產線寬線距(μm)

  35/35
- 線寬精度

  ±10%
- 對位精度(μm)

  ±9
- 能力均勻性

  ≥95%
- 景深(μm)

  ±150
- 產能

  4m/min(以單面板產品尺寸250*1500 mm 為例,能量30mj/cm2)
- 推薦應用

  FPC
- 設備尺寸

  5.12 × 1.55 × 1.8
- 設備重量

  5.3
- 更多資料
- 更多產品
- 平臺類型

  單臺面
- 最大曝光尺寸

  200 - 6000
- 基板厚度

  0.036 - 0.25
- 極限線寬線距(μm)

  25/25
- 量產線寬線距(μm)

  40/40
- 線寬精度

  ±10%
- 對位精度(μm)

  ±10
- 能力均勻性

  ≥95%
- 景深(μm)

  ±200
- 產能

  4.8m/min(以單面板產品尺寸250*2000 mm 為例,能量30mj/cm2)
- 推薦應用

  FPC
- 設備尺寸

  5.84 × 1.55 × 1.8
- 設備重量

  5.3
- 更多資料
- 更多產品
- 平臺類型

  單臺面
- 最大曝光尺寸

  200 - 6000
- 基板厚度

  0.036 - 0.25
- 極限線寬線距(μm)

  35/35
- 量產線寬線距(μm)

  50/50
- 線寬精度

  ±10%
- 對位精度(μm)

  ±12
- 能力均勻性

  ≥95%
- 景深(μm)

  ±300
- 產能

  5m/min(以單面板產品尺寸250*2000 mm 為例,能量30mj/cm2)
- 推薦應用

  FPC
- 設備尺寸

  5.84 × 1.55 × 1.8
- 設備重量

  5.3
- 更多資料
- 更多產品
