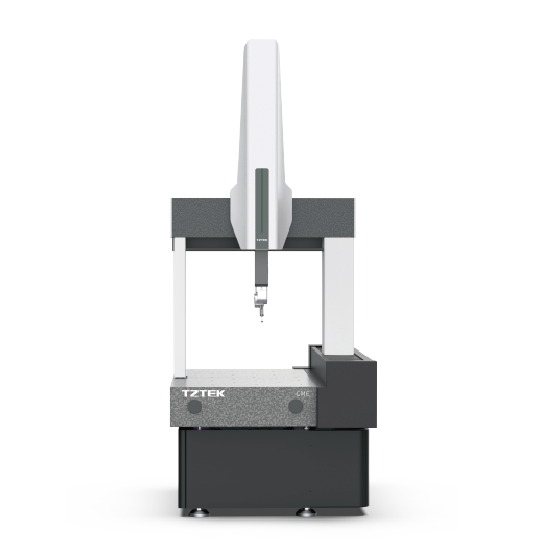

CME經濟型三坐標
CME系列經濟型三坐標測量機是通用生產型三坐標測量設備，采用穩定的矩形橫梁結構，增加了結構的剛性；結構上采用移動橋式設計，可保證高效率高精度的測量。CME 系列旨在滿足用戶三維尺寸的測量需求。該系列裝備具有精度高、通用性強、自動化、靈活性高等特點，為生產現場、研發中心提供了穩定、高效測量解決方案。廣泛應用于機械制造、模具制造、汽車工業、電子工業等領域。

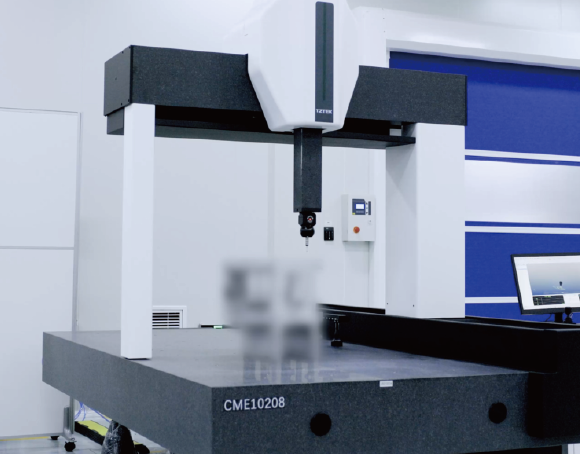

1、經典穩定的結構設計
CAE輔助設計分析，減少結構設計的偏差，提高結構的穩定性，保證精度的長期穩定
經典的移動橋式設計，結構簡單、緊湊、開敞性好、運動速度快，提供高效率、高精度的測量
2、高穩定性
三軸均采用花崗巖材質，確保膨脹系數的一致性
采用獨特的矩形橫梁結構，增加結構的剛性，保證機器快速、平穩、精確
高剛性高性能氣浮導向，無摩擦無磨損，三軸均采用四面環抱式設計，有效確保穩定性
3、高精度
三軸采用高分辨率光柵尺，保證了良好的精度
4、安全性

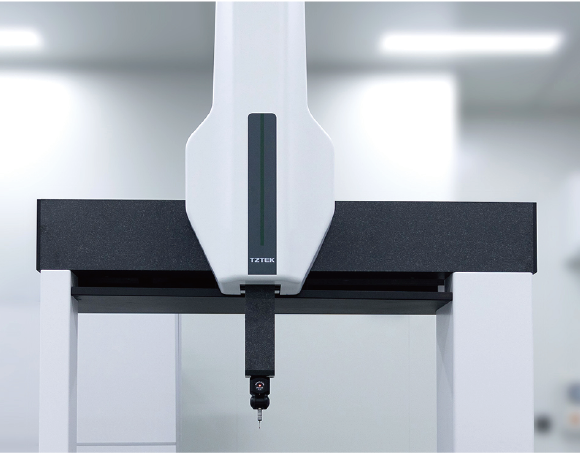

Z軸采用平衡氣缸，既保證Z軸上下移動的一致性，又可在緊急情況下確保探測系統的安全
5、軟硬件完全自主研發，具有更好的適配性
| 型號 | 行程范圍 | 外形尺寸 | ||||
| X | Y | Z | Lx | Ly | Lz | |
| CME686 | 600 | 800 | 600 | 1150 | 1800 | 2725 |
| CME8106 | 800 | 1000 | 600 | 1350 | 2000 | 2725 |
| CME10128 | 1000 | 1200 | 800 | 1676 | 2273 | 3130 |
| CME10158 | 1000 | 1500 | 800 | 1676 | 2573 | 3130 |
| CME10208 | 1000 | 2000 | 800 | 1676 | 3073 | 3130 |
| CME121510 | 1200 | 1500 | 1000 | 1876 | 2773 | 3600 |
| CME122210 | 1200 | 2200 | 1000 | 1876 | 3473 | 3600 |
| 長度測量最大允許誤差 MPE(E0) (μm) | ||||||
| 1.9+L/300起 | ||||||
備注：產品技術參數修改因產品更新會有變動，具體以技術協議為準
精度指標：根據ISO 10360-2:2009，ISO 10360-5:2010 坐標測量機的性能評定標準
